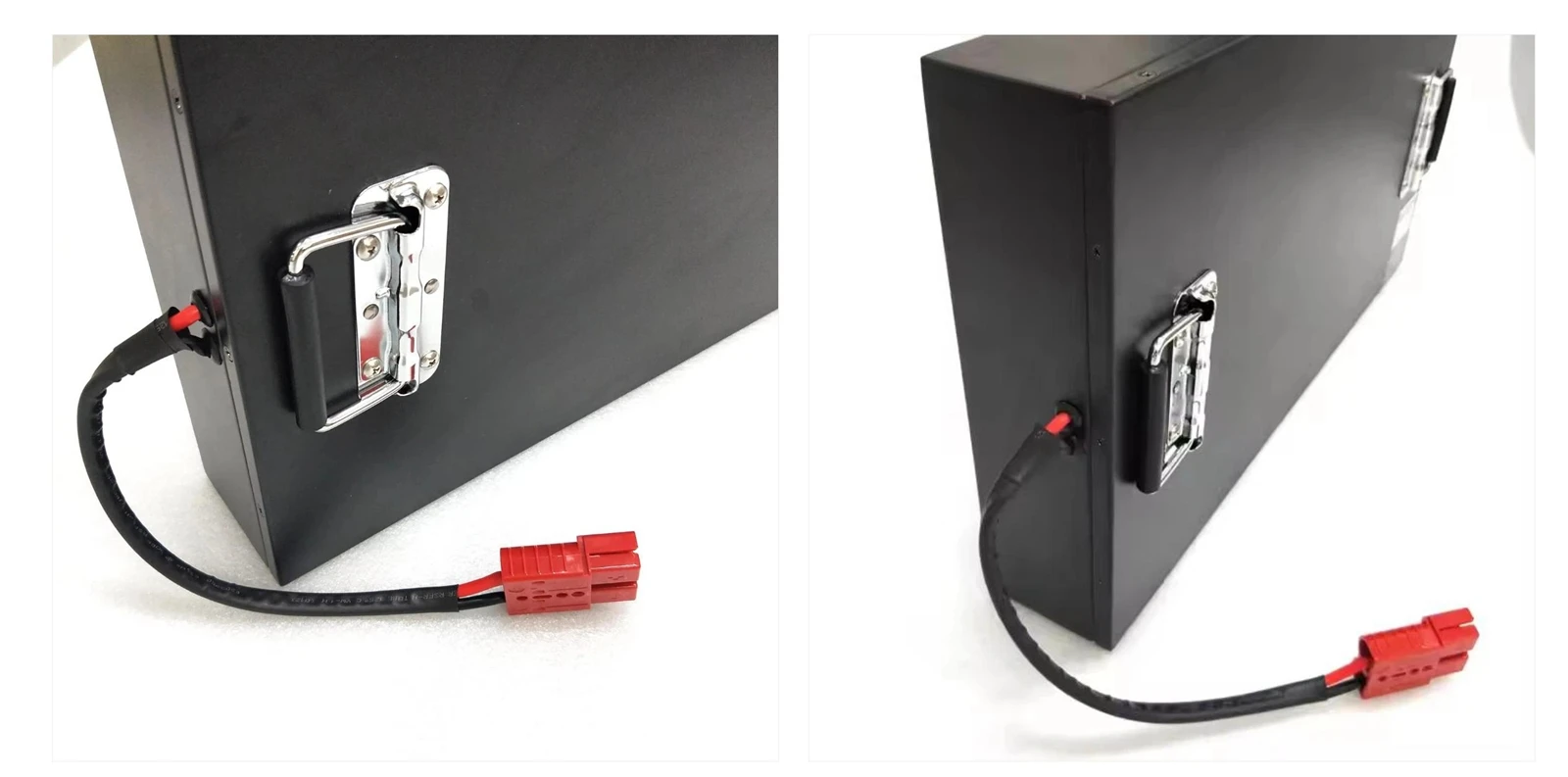

U aplikacijama velike snage kao što su električni motocikli, e-bicikli, industrijski alati i sustavi obnovljivih izvora energije, često se preferira postavljanje baterije od 72 V zbog svoje sposobnosti isporuke većeg zakretnog momenta, povećane učinkovitosti i smanjenih gubitaka prijenosa. Izgradnja 72V sustava zahtijeva ne samo pravi broj baterija, već i precizno razumijevanje kako konfiguracije baterija utječu na napon, kapacitet i sigurnost.
Mnogi korisnici pretpostavljaju da je postizanje 72V jednostavno pitanje slaganja baterija. Međutim, bez ispravnog znanja o serijama i paralelnim vezama i utjecaja specifikacija baterija kao što su struja, unutarnji otpor i kemija-sustav može prerano izvesti ili degradirati. Pravilna konfiguracija napona i struje izravno određuju performanse, dugovječnost i pouzdanost.
Osnove konfiguracije baterije: serija nasuprot paralelnoj
Dizajnirati a72V baterija, prvo se mora razumjeti dvije metode temeljne veze: serija i paralelna.
- Serijska veza: Povezivanje pozitivnog terminala jedne baterije s negativnim terminalom sljedeće. U nizu naponi zbrajaju, ali kapacitet Amp-sate (AH) ostaje isti. Ovo je metoda koja se koristi za povećanje ukupnog napona sustava.
- Paralelna veza: Spajanje svih pozitivnih terminala zajedno i sve negativne terminale zajedno. U ovom slučaju napon ostaje konstantan, ali kapacitet (AH) raste. Ova se metoda koristi kada je potreban dulje vrijeme trajanja ili veća struja.
Budući da je cilj dostići 72V, baterije moraju biti povezane u nizu.
Opcije napona: Usporedba konfiguracije baterije od 6 V i 12 V
Općenito postoje dva pristupa sastavljanju 72V sustava pomoću baterija izvan polica: sa 6V ili 12V jedinicama.
- Korištenje 6V baterija:
Postizanje 72V zahtijeva 12 baterija u nizu (6V × 12=72 V).
- Korištenje 12V baterija:
Potrebno je samo 6 baterija u seriji (12V × 6=72 V).
Praktična usporedba
12V baterije:
- Zahtijevaju manje jedinica i manje veza, što smanjuje složenost i potencijal za ožičenje grešaka.
- Obično nudi veći kapacitet pražnjenja struje, što ih čini pogodnijim za opterećenja velike snage kao što su motori ili pretvarači.
6V baterije:
- Često jeftinije, posebno u formatu olovne kiseline u dubokom ciklusu.
- Ponudite širi spektar opcija u pogledu faktora obrasca i fleksibilnosti zamjene.
- Možda će biti prikladniji za korisnike s pristupom niskobudžetnim ili viškom zaliha.
Izbor između 6V i 12V baterija ovisi o ograničenjima prostora, zahtjevima struje sustava i sklonostima održavanja. Međutim, za većinu DIY 72V baterije, 12V baterije su češće zbog svoje jednostavnosti i bolje kompatibilnosti sa sustavima električnih vozila.
Izračunavanje jezgre: Koliko 12V baterija dostići 72V?
Formula je jednostavna:
Broj baterija=Ciljni napon ÷ Napon baterije
Za 12V baterije:
72V ÷ 12v=6 baterije (u nizu)
Svaka baterija doprinosi 12 volti, a kada je spojena u nizu, ukupni napon sustava je zbroj svih pojedinačnih napona. Ukupni kapacitet, međutim, ostaje isti kao i jedne baterije u lancu.
Na primjer, ako svaka 12V baterija ima kapacitet 20AH, tada će kompletan paket 72V biti 72V 20AH-ne 72V 120AH.
Ova je razlika ključna prilikom procjene vremena izvođenja sustava i trenutne isporuke. Ako je potreban veći kapacitet, dodatne žice 72V serije mogu se paralelno povezati kako bi se povećala AH.
Korak po korak: kako spojiti 6x 12V baterije u seriji
Da biste sigurno živjeli šest 12V baterija u seriji za 72V sustav, slijedite ove korake:
1. Priprema:
- Osigurajte da su sve baterije iste marke, modela, napona i kapaciteta.
- U idealnom slučaju, oni bi trebali biti iz iste proizvodne serije kako bi se osiguralo uravnotežene performanse i ponašanje punjenja.
2. Slijed ožičenja:
- Spojite negativni (-) terminal baterije 1 na pozitivni (+) terminal baterije 2
- Spojite negativni (-) baterije 2 na pozitivni (+) baterije 3
- Nastavite ovaj postupak do baterije 6, čiji će negativni (-) terminal poslužiti kao negativni izlaz sustava
- Pozitivan (+) baterije 1 bit će pozitivan sustav sustava
3. Završni izlaz:
Napon izmjeren između pozitivne i negativne baterije prve baterije trebao bi biti približno 72 V (ili viši ako je potpuno nabijen).
4. Dvostruka provjera:
- Provjerite da su sve priključke tijesne i bez korozije.
- Koristite izolirane kabele odgovarajućeg mjerača za obradu očekivanog opterećenja struje.
Ključna razmatranja prilikom izrade sustava baterije od 72 V
Iako je povezivanje šest 12 V baterija u nizu tehnički jednostavno, postoji nekoliko kritičnih mjera opreza kako bi se osigurala sigurnost, pouzdanost i dugoročna performansi.
Koristite identične baterije
Svih šest baterija mora se podudarati u naponu, kapacitetu (AH), kemiji, marki i po mogućnosti proizvodne serije. Varijacije unutarnjeg otpora ili stanja zdravlja mogu dovesti do neuravnoteženog punjenja i ispuštanja, što može rezultirati u:
- Smanjeni životni vijek sustava
- Preuranjena degradacija slabijih stanica
- Rizik od toplinskog bijega u sustavima koji se temelje na litijumu
Prakse sigurnog rukovanja
Sastavljanje baterije uključuje značajan rizik ako se ne izvrši ispravno. Uvijek se pridržavajte sljedećih sigurnosnih protokola:
- Nosite izolirane rukavice i sigurnosne naočale za zaštitu od električnog udara i izloženosti kiselini (posebno za baterije s olovnim kiselinama)
- Izbjegavajte iskre i otvorite plamen u blizini postavke baterije
- Koristite odgovarajuće kablove i sigurno priključci za sigurno rukovanje vršnom strujom
- Osigurati da su terminali čisti, tijesni i bez korozije
Kompatibilnost punjača
Punjač s ocjenom od 72 V potreban je za učinkovito i sigurno punjenje sustava baterije. Štoviše:
- Baterije s olovnim kiselinama zahtijevaju profile konstantne struje/konstantnog napona (CC/CV) i kompenzaciju temperature
- Litij-ion ili lifepo₄ baterije zahtijevaju algoritme naboja koji su specifični
BMS za litijeve sustave
Ako koristite litijske baterije, integriranje sustava za upravljanje baterijom (BMS) je obavezno. Kvaliteta BMS osigurava:
- Prekomjerno naplaćivanje i zaštita od prekomjernog strujanja
- Balansiranje stanica tijekom ciklusa naboja
- Nadgledanje temperature i izolacija grešaka
Preskakanje BMS -a u postavljanju litija nije samo rizično, već može dovesti do nepovratnih oštećenja ili opasnosti od sigurnosti.
Primjene u stvarnom svijetu 72V sustava baterija
Konfiguracija 72V široko je prihvaćena u nekoliko industrija zbog optimalne ravnoteže između razine napona i složenosti sustava.
- Električna vozila (ebike, skuter, motocikl)
Većina e-bicikala s visokim performansama i električnim skuterima koristi 72V 20AH ili 72V 32AH pakete, pružajući dovoljno napona motorima napajanja između 2000 W i 5000W. Ova postavka osigurava brzo ubrzanje, duži raspon i bolju učinkovitost na nagibu.
- Kolica za golf
Neke kolica za golf koriste 4 × 12V baterije i kompenziraju s povećanjem pretvarača za postizanje 72V, ali to uvodi dodatnu složenost i gubitak snage. Direktna serijska veza 6 × 12 V općenito je sigurnija, jednostavnija i robusnija.
- Industrijska oprema i obnovljiva skladištenja
U postavkama visoke potražnje, kao što su solarni sustavi izvan mreže, skladišna robotika i sigurnosni elektroenergetski sustavi, 72V postavke minimiziraju protok struje (u usporedbi s 48 V ili nižim sustavima), smanjujući veličinu kabela i otporne gubitke-posebno kritično za dugotrajne pražnjenja ili udaljene instalacije.
Tehnički parametri i proračuni energije
Raspon napona
Iako je nominalni napon 72V, rad u stvarnom svijetu obuhvaća raspon:
- Potpuno nabijeni sustav: 13.5V × 6=81 V
- Izrez pražnjenja (zaštita niskog napona): 10.5v × 6=63 v
Ovaj dinamički raspon mora se računati pri odabiru motoričkih kontrolera, pretvarača i sustava zaštite od naboja.
Energetski kapacitet
Ukupni sadržaj energije izračunava se kao:
Energija (WH)=napon (v) × kapacitet (ah)
Primjer:
6 × 12V 100AH Baterije u seriji → 72V 100AH = 7200 WH (7,2KWH)
Ovo je upotrebljiva energija (podložna učinkovitosti sustava) koja može napajati uređaj 1000W u trajanju od oko 7,2 sata u idealnim uvjetima.
Zaključak
Za izgradnju sustava baterije 72V koristeći 12V jedinice, potrebno vam je šest baterija spojenih u nizu. Ova je konfiguracija jednostavna, ali zahtijeva tehničku disciplinu u osiguravanju jednoličnosti baterije, ispravnog ožičenja i sigurnosnih protokola.
Osim postizanja 72V, korisnici također moraju uzeti u obzir:
- Potrebni kapacitet (ah) za željeno vrijeme izvođenja
- Učitajte struju kako biste odabrali odgovarajuće baterije s ocjenom pražnjenja
- Kemija baterije, troškovi uravnoteženja, performanse i životni ciklus
- Sigurnost sustava, posebno s litijevim stanicama
U sustavima visokog napona, manji nadzor u dizajnu ili instalaciji može značajno utjecati na performanse ili sigurnost. Bilo da se radi o električnom prijevozu ili stacionarnom skladištu, promišljeno planiranje i visokokvalitetne komponente ne mogu se pregovarati.
O autoru

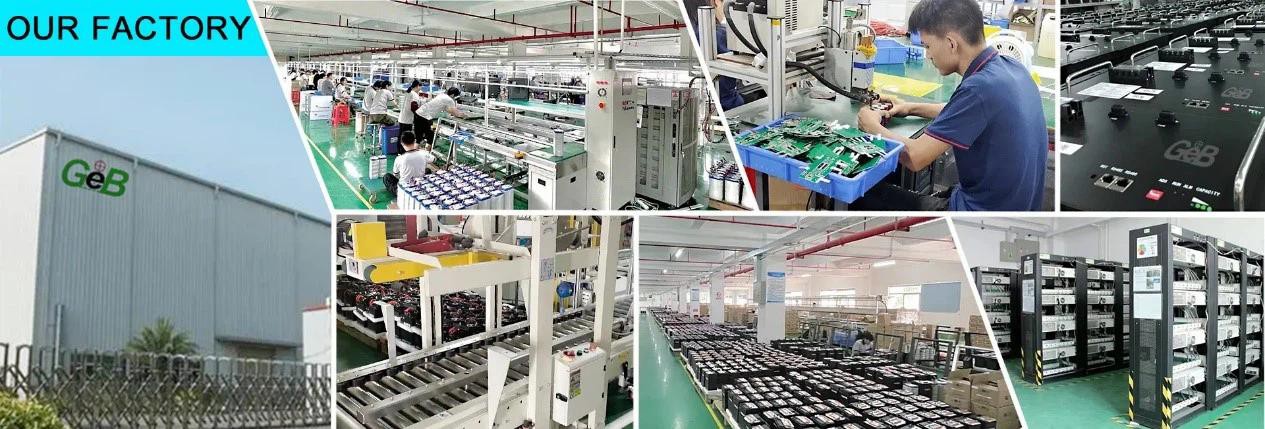

GEB je marka General Electronics Technology Co., Ltd. GEB je vodećaProizvođač ebike litij baterijaU Kini se fokusirajući na litijeve baterije za električne bicikle i pružanje naprednih 72V rješenja za električnu bateriju za bicikle. Osnovan 2009. godine i sa sjedištem u Shenzhenu, GEB je prerastao u pouzdani brend u industriji s više od 180 zaposlenih i godišnju prodaju više od 30 milijuna dolara.
