U području električnih bicikala, performanse i pouzdanost baterije ključ su za određivanje ukupne izvedbe električnog bicikla. Baterija za električni bicikl od 48 V i 20 Ah trenutno je češći dizajn. Kao vodeći proizvođač baterija, ovaj sveobuhvatni vodič objasnit će što je baterija od 48 V 20 Ah i objasniti cijeli postupak izrade baterije od 48 V 20 Ah.
Razumijevanje osnova baterije
Prije nego što zaronite u pojedinosti izrade baterije, važno je shvatiti neke temeljne koncepte vezane uz baterije.
Napon i kapacitet
Napon (V):Ovo je mjera električnog potencijala. Viši napon ukazuje na više raspoložive snage za pogon motora vašeg e-bicikla. Baterija od 48 V uobičajena je za e-bicikle, nudeći dobru ravnotežu snage i učinkovitosti.
Kapacitet (Ah):Mjerena u amper-satima (Ah), ova brojka predstavlja koliko energije baterija može pohraniti. Baterija od 20 Ah teoretski može dati 20 ampera za jedan sat ili 1 amper za 20 sati. Što je veći kapacitet, dulje možete voziti svoj eBike bez ponovnog punjenja.
Watt-sati (Wh)
Kako biste bolje razumjeli energetski kapacitet svoje baterije, možete izračunati vat-sate (Wh) pomoću formule:
Wh=V×Ah
Za bateriju od 48 V i 20 Ah, kapacitet energije bi bio:
48V×20Ah=960Wh
To znači da vaša baterija može isporučiti 960 W tijekom jednog sata ili 480 W tijekom dva sata, što je čini prikladnom za duge vožnje.
Vrste baterija
Odabir kemije baterije je ključan. Dok se olovne baterije uobičajeno koriste, one su teže i manje učinkovite od litijevih baterija. Litij-ionske baterije, posebno litij polimer (LiPo) i litij željezo fosfat (LiFePO4), nude veću gustoću energije, manju težinu i duži životni ciklus, što ih čini idealnim za aplikacije eBike.
Serijski i paralelni spojevi
Kada dizajnirate svoju bateriju, ključno je razumjeti kako spojiti baterije. Obično ćete koristiti kombinaciju serijskih i paralelnih veza.
Serijski spoj
U serijskom spoju, pozitivni pol jedne baterije spojen je s negativnim polom sljedeće. Naponi se zbrajaju dok kapacitet ostaje isti.
Primjer: da biste napravili bateriju od 48 V, trebali biste serijski spojiti 13 ćelija litij-ionske baterije od 3,7 V (3,7 V x 13=48.1 V).
Paralelna veza
U paralelnom spoju, sve pozitivne stezaljke su spojene zajedno, a sve negativne stezaljke su spojene zajedno. Napon ostaje isti dok se kapacitet zbraja.
Primjer: Da biste postigli kapacitet od 20 Ah, možete spojiti dvije ćelije od 10 Ah paralelno.
Odabir vaše konfiguracije
Kombinacija serijskih i paralelnih veza omogućuje vam prilagođavanje baterije. Na primjer, možete imati 13 ćelija u nizu, svaka od 20 Ah, kako biste stvorili snažnu i pouzdanu bateriju od 48 V i 20 Ah.
Priprema vaših materijala
Prije nego počnete graditi, prikupite potrebne materijale i alate:
Materijali
- Baterijske ćelije: odaberite visokokvalitetne litij-ionske ćelije, osiguravajući da budu ocijenjene za vaš potreban napon i kapacitet.
- Sustav upravljanja baterijom (BMS): Ova komponenta štiti bateriju od prekomjernog punjenja, dubokog pražnjenja i kratkih spojeva, osiguravajući sigurnost i dugovječnost.
- Konektori i ožičenje: Koristite žicu i konektore odgovarajućeg promjera za podnošenje struje bez pregrijavanja.
- Termoskupljajuće cijevi: Za izolaciju i zaštitu.
- Kućište za baterije: za smještaj i zaštitu vaše baterije.
- Osigurač: Za dodatnu sigurnost, spriječite pretjerani protok struje.
Alati
- Lemilo: Za sigurno spajanje.
- Multimetar: Za ispitivanje napona i kontinuiteta.
- Skidači žica: Za pripremu žica.
- Toplinski pištolj: Za postavljanje termoskupljajuće cijevi.
Dizajniranje vašeg paketa baterija
Sada kada imate svoje materijale, vrijeme je da dizajnirate svoju bateriju. Evo nekih ključnih razmatranja:
Izgled
Planirajte raspored baterijskih ćelija. Uvjerite se da čvrsto stanu unutar kućišta, omogućujući protok zraka kako bi se spriječilo pregrijavanje.
Strategija povezivanja
Odlučite serijsku i paralelnu konfiguraciju. Na primjer, ako koristite 18650 ćelija, možete ih rasporediti u 13s2p (13 u seriji, 2 paralelno) za robusnu postavku od 48 V 20 Ah.
Sigurnosne značajke
Uključite sigurnosne značajke u svoj dizajn. BMS bi trebao biti lako dostupan za održavanje. Osigurajte pravilno spajanje kako biste spriječili moguća preopterećenja.
Korak po korak upute
Korak 1: Priprema stanica
Pregledajte svaku ćeliju na oštećenja ili nedostatke.
Multimetrom provjerite napon svake ćelije. Osigurajte da su blisko usklađeni po naponu.
Korak 2: Povezivanje ćelija
- Serijski spoj:
Zalemite pozitivni terminal prve ćelije na negativni terminal sljedeće ćelije.
Ponavljajte dok se sve ćelije ne povežu u seriju.
- Paralelna veza (ako postoji):
Spojite sve pozitivne terminale zajedno i sve negativne terminale zajedno za ćelije paralelno.
Korak 3: Instalacija BMS-a
Spojite BMS prema uputama proizvođača. Obično to uključuje spajanje svake ćelije serije na odgovarajuće BMS terminale.
Korak 4: Zatvaranje baterije
Stavite sklopljeni paket baterija u kućište.
Koristite termoskupljajuće cijevi za pokrivanje izloženih spojeva i osiguravanje izolacije.
Korak 5: Završno testiranje
Prije brtvljenja kućišta, multimetrom provjerite ukupni napon paketa. Trebao bi očitati oko 48V.
Testirajte BMS funkcionalnost simulacijom ciklusa punjenja i pražnjenja.
Punjenje i održavanje
Punjenje
- Koristite punjač kompatibilan s naponom i kemijskim sastavom vaše baterije. Za sigurno punjenje treba koristiti 48V litijski punjač baterija.
- Pratite proces punjenja kako biste izbjegli prekomjerno punjenje. BMS će vam pomoći u tome, ali dobro je paziti na to.
Savjeti za održavanje
- Redovite provjere: Povremeno provjeravajte napon pojedinačnih ćelija kako biste bili sigurni da ostaju uravnoteženi.
- Praćenje temperature: Osigurajte da se baterija ne pregrije tijekom rada ili punjenja.
- Čišćenje: Održavajte terminale čistima i bez korozije.
Često postavljana pitanja (FAQ)
1. Koliko će moja baterija od 48 V 20 Ah trajati?
Životni vijek baterije ovisi o korištenju, navikama punjenja i održavanju. Općenito, litijeve baterije mogu izdržati 500 do 1000 ciklusa punjenja.
2. Je li sigurno napraviti vlastitu bateriju?
Ako se radi ispravno i sigurno, izrada vlastite baterije može biti sigurna. Uvijek koristite visokokvalitetne komponente i pridržavajte se sigurnosnih smjernica.
3. Što ako nemam iskustva s lemljenjem?
Razmislite o vježbi lemljenja na otpadnom materijalu ili potražite pomoć od nekoga s iskustvom. Pravilni spojevi ključni su za sigurnost i učinkovitost.
4. Mogu li umjesto toga koristiti olovne baterije?
Iako možete koristiti olovne baterije, one su teže i imaju manju učinkovitost u usporedbi s litijevim baterijama, što može utjecati na performanse vašeg e-bicikla.
Zaključak
Stvaranje baterije od 48 V i 20 Ah je nagrađivani projekt koji može značajno poboljšati vaše iskustvo s e-biciklom. Razumijevanjem temeljnih principa, prikupljanjem pravih materijala i slijedeći sustavan pristup, možete izgraditi pouzdan i učinkovit paket baterija prilagođen vašim potrebama. Uvijek dajte prednost sigurnosti i održavanju kako biste osigurali da vam baterija dobro služi godinama koje dolaze. Sretno jahanje!
Izravno nabavite besplatne uzorke akumulatora za električni bicikl od 48 V i 20 Ah

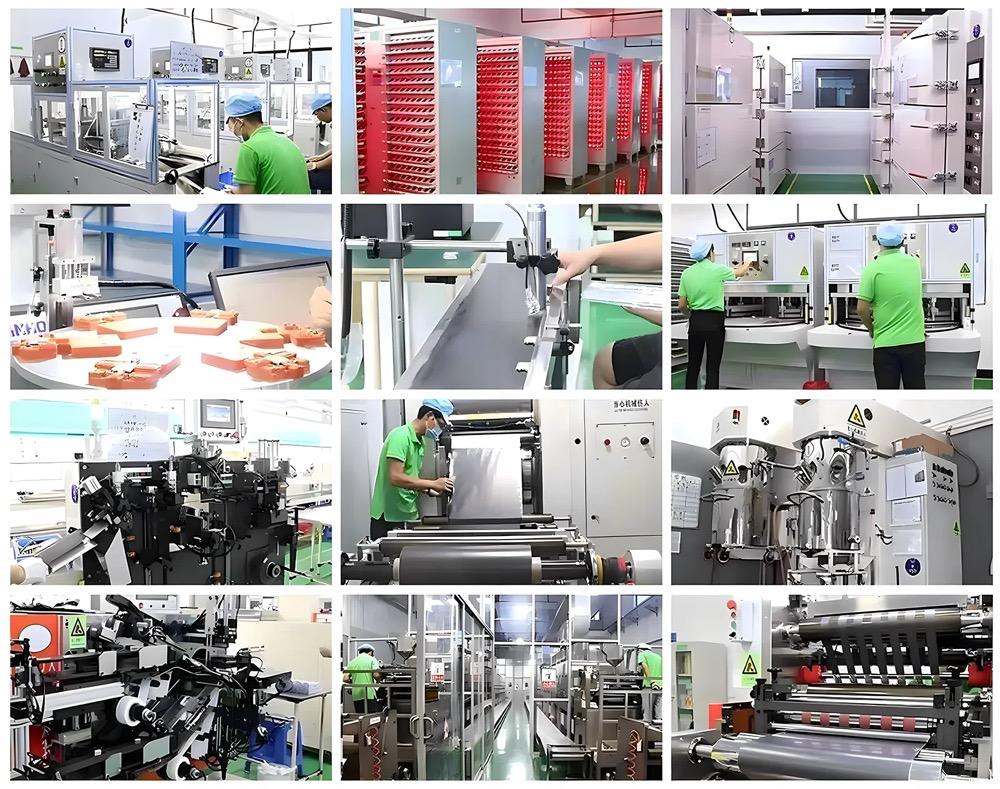

GEB, robna marka pod General Electronics Technology Co., LTD, vodeći je proizvođač litijevih baterija za električne bicikle sa sjedištem u Shenzhenu. Osnovana 2009. godine, naša tvornica zapošljava preko 180 ljudi i ostvaruje godišnju prodaju veću od 30 milijuna USD. Specijalizirani smo za vrhunske litijeve baterije, fokusirajući se na tehnologiju litij željezo fosfata kako bismo osigurali sigurnost i performanse. Naše jedinstveno plastično kućište poboljšava izolaciju i otpornost na kemikalije, pružajući veću sigurnost i poboljšane mogućnosti punjenja pri niskim temperaturama. Uz evidenciju nula sigurnosnih incidenata, GEB je stekao snažan ugled među domaćim i međunarodnim klijentima, što nas čini pouzdanim izborom za sigurne litijeve baterije. Kontaktirajte nas sada e-poštom kako biste dobili besplatne uzorke (sales@gebattery.co)
