Kada je u pitanju spajanje baterije od 24 V za električni skuter, mnogi bi početnici taj zadatak mogli smatrati složenim i zastrašujućim. Međutim, u stvarnosti, nakon što shvatite osnovna načela i slijedite prave metode, proces nije tako težak kao što se čini. Baterijski sustav od 24 V, kao što ime sugerira, daje 24 volta snage, što je standardna konfiguracija za mnoge lagane električne skutere i mala električna vozila. Ove baterije su obično litijeve ili olovno-kiselinske, a obje mogu pružiti dovoljno energije za električne skutere, što ih čini idealnim za svakodnevno putovanje na posao ili vožnju vikendom.
Možda se pitate zašto odabrati bateriju od 24 V umjesto opcije višeg napona? Jednostavno rečeno, baterija od 24 V uspostavlja ravnotežu između pružanja dovoljne snage i zadržavanja niske težine, što je savršeno za lagane električne skutere. U sljedećim odjeljcima detaljno će biti objašnjeno kako odabrati pravu bateriju, koraci ožičenja i važna razmatranja kako biste bili sigurni da možete uspješno dovršiti postupak ožičenja baterije.
Potrebni materijali
Prije nego počnete s ožičenjem, važno je osigurati da imate sve potrebne alate i materijale. Ispod je popis osnovnih komponenti koje ćete trebati za spajanje baterije od 24 V za vaš električni skuter:
- Baterija od 24 V: najvažnija komponenta. Obično ćete pronaći dvije vrste baterija: litijeve i olovno-kisele. Litijske baterije postaju sve popularnije zbog svoje veće gustoće energije i duljeg vijeka trajanja, što ih čini preferiranim izborom za električne skutere.
- Sustav upravljanja baterijom (BMS): BMS je "mozak" baterijskog sustava. Nadzire zdravlje baterije, sprječava prekomjerno punjenje, prekomjerno pražnjenje i pregrijavanje, štiteći bateriju od oštećenja.
- Žice za spajanje baterije: važan je odabir pravih kabela. Kabeli moraju podnijeti maksimalno strujno opterećenje baterije. Obično se preporučuju deblje žice kako bi se izbjeglo pregrijavanje zbog prekomjerne struje.
- Priključci: Koriste se za spajanje baterije na druge dijelove električnog romobila, kao što su upravljač i motor. Uobičajeni konektori uključuju XT60, Anderson Powerpole i druge.
- Električna traka i izolacijska traka: koriste se kako bi se osiguralo da su sve spojne točke pravilno izolirane, sprječavajući kratke spojeve ili strujne udare.
- Osigurači i komponente strujne zaštite: Osigurači pružaju zaštitu od prekomjerne struje, osiguravajući sigurnost cijelog sustava.
Nakon što ste pripremili sve ove materijale, možete započeti proces. Sljedeći korak bit će razumijevanje kako pravilno povezati te komponente.
Odabir odgovarajućih specifikacija baterije
Odabir prave baterije ključan je za osiguranje performansi i sigurnosti vašeg električnog skutera. Prilikom odabira baterije od 24 V potrebno je uzeti u obzir nekoliko važnih čimbenika: vrstu baterije, kapacitet, brzinu pražnjenja i odgovarajući sustav upravljanja baterijom (BMS).
1. Vrsta baterije: Najčešće vrste baterija su litijeve i olovno-kisele. Litijske baterije imaju prednost u pogledu težine, gustoće kapaciteta i životnog vijeka, što ih čini prikladnijima za moderne električne skutere. S druge strane, olovne baterije su pristupačnije, ali imaju tendenciju da budu teže i imaju kraći životni vijek.
2. Kapacitet baterije (Ah): Kapacitet baterije određuje koliko energije može pružiti, a što je veći kapacitet, veći je domet skutera. Tipično, baterije kapaciteta između 5 Ah i 10 Ah dovoljne su za većinu električnih skutera, osiguravajući domet od 20 do 50 kilometara. Možete odabrati pravi kapacitet baterije na temelju svojih specifičnih potreba. Ako često vozite na duge udaljenosti, preporučuje se baterija većeg kapaciteta.
3. Brzina pražnjenja (C ocjena): Brzina pražnjenja baterije odnosi se na to koliko struje može podnijeti tijekom dužeg razdoblja, obično se izražava kao "C." Na primjer, baterija s oznakom 10C može dati struju 10 puta veću od svog kapaciteta. Visoka stopa pražnjenja važna je za osiguranje stabilne isporuke energije, posebno tijekom ubrzanja i vožnje uzbrdo, bez uzroka padova napona ili pregrijavanja.
4. Sustav upravljanja baterijom (BMS): Uloga BMS-a nije samo spriječiti prekomjerno punjenje i prekomjerno pražnjenje, već i nadzirati status svake pojedinačne ćelije, sprječavajući neravnotežu unutar baterije. Za sustav od 24 V konfiguracija obično uključuje pakete 10S (serija 10) ili 12S (serija 12), koji određuju raspon napona i odgovarajuće zahtjeve BMS-a. Svakako odaberite BMS koji je kompatibilan sa specifikacijama baterije.
Razumijevanjem ovih specifikacija baterije, možete odabrati bateriju od 24 V koja najbolje odgovara potrebama vašeg električnog skutera.
Načela ožičenja baterije
Razumijevanje principa ožičenja akumulatora ključno je za osiguravanje glatkog i sigurnog rada baterijskog sustava u vašem električnom skuteru. Ožičenje 24V baterijskog sustava prvenstveno uključuje spajanje baterije na kontroler, motor i punjač skutera. Razjasnimo kako svaka veza funkcionira i koji su koraci uključeni.
- Pozitivni i negativni spojevi: Prvo, morate provjeriti jeste li pravilno spojili pozitivni i negativni terminal baterije. Pozitivni terminal je obično označen sa "+" ili crvenom bojom, dok je negativni terminal označen sa "-" ili crnom bojom. Prilikom spajanja akumulatora provjerite je li pozitivni pol spojen s pozitivnim ulazom na skuteru, a negativni s negativnim ulazom. Ako obrnete polaritet, skuter se možda neće uspjeti pokrenuti ili još gore, baterija ili upravljač bi se mogli oštetiti.
- Spajanje baterije i kontrolera: Baterija se spaja na kontroler skutera, koji regulira napon baterije i kontrolira izlaznu snagu motora. Prilikom povezivanja provjerite je li veza između baterije i kontrolera sigurna i dobro izolirana kako biste izbjegli loš kontakt ili kratke spojeve. Mnogi kontroleri za skutere imaju posebne ulazne priključke za bateriju, pa samo slijedite upute za ožičenje u korisničkom priručniku kako biste ih pravilno spojili.
- Spajanje baterije i motora: Baterija također mora biti spojena na motor skutera. Baterija daje snagu, dok motor pokreće kotače. Ovom se vezom obično upravlja preko kontrolera, budući da kontroler prilagođava snagu koju dobiva baterija kako bi kontrolirao brzinu i moment motora.
- Ožičenje sustava upravljanja baterijom (BMS): BMS je srž sustava upravljanja baterijom, odgovoran za nadzor zdravlja baterije i osiguravanje da se baterija ne prepuni ili prekomjerno isprazni. BMS ožičenje obično uključuje višestruke ulazne i izlazne terminale koji prate napon svake pojedinačne baterije. Prilikom ožičenja, provjerite je li svaka žica za nadzor ispravno spojena na BMS za točno upravljanje.

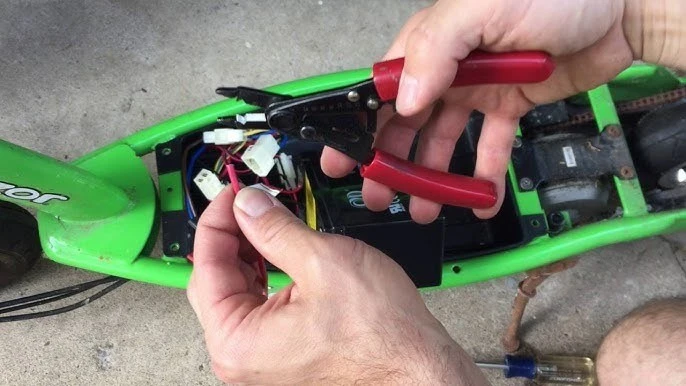

Koraci ugradnje baterije
Instaliranje baterije kritičan je dio procesa ožičenja jer pravilna instalacija osigurava i stabilnost i dugovječnost baterijskog sustava. Ispod su opći koraci za instaliranje baterije od 24 V:
Odaberite pravo mjesto za bateriju: Prvo morate pronaći odgovarajuće mjesto za ugradnju baterije. Bateriju treba sigurno postaviti na mjesto gdje se neće pomicati ili vibrirati tijekom vožnje. Većina električnih skutera ima predviđene prostore za ugradnju baterije, koji se obično nalaze ispod palube ili podnožja.
Osigurajte bateriju: Nakon što pronađete odgovarajuće mjesto, sigurno pričvrstite bateriju na okvir skutera. Možete koristiti nosače baterija, vijke ili traku kako biste bateriju držali na mjestu. Provjerite je li baterija čvrsto pričvršćena kako biste izbjegli bilo kakvo pomicanje koje bi moglo uzrokovati oštećenje ili nestabilnost.
Spojite bateriju na kontroler i motor: Kao što je ranije spomenuto, spojite pozitivne i negativne priključke baterije na odgovarajuće ulaze na kontroleru i motoru. Ako je BMS već instaliran, provjerite je li njegovo ožičenje također ispravno spojeno na bateriju, kontroler i motor.

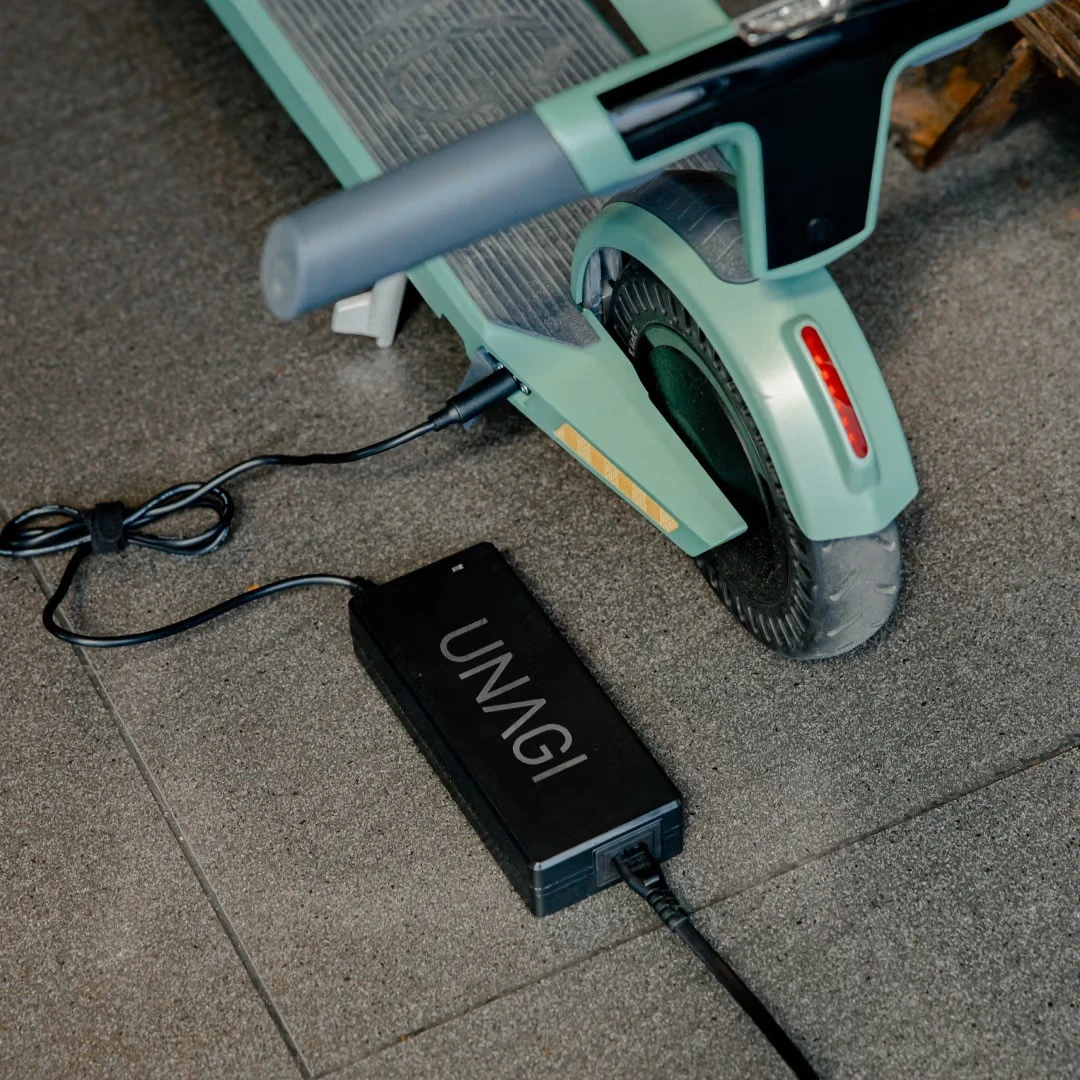

Spojite priključak za punjač: električni skuteri obično imaju priključak za punjenje koji se spaja na punjač za ponovno punjenje baterije. Kada postavljate bateriju, provjerite je li priključak za punjenje pravilno spojen radi lakšeg kasnijeg punjenja.
Provjerite spojeve: Nakon instalacije pažljivo pregledajte sve spojeve kako biste bili sigurni da su sigurni i da nijedna žica nije otkrivena. Provjerite jesu li svi priključci dobro izolirani kako biste spriječili kratke spojeve ili druge električne probleme.
Sigurnosne mjere
Sigurnost bi uvijek trebala biti glavni prioritet pri radu s baterijama. Poduzimanje potrebnih sigurnosnih mjera opreza tijekom instalacije i ožičenja osigurava da će vaš baterijski sustav ostati siguran i učinkovit. Evo nekih bitnih sigurnosnih mjera:
Spriječite kratke spojeve: uvijek pazite da pozitivni i negativni terminali baterije ne dođu u kontakt s metalnim predmetima tijekom ožičenja. Upotrijebite izolacijsku traku, termoskupljajuće cijevi i druge zaštitne materijale za prekrivanje izloženih žica i spojnih mjesta, sprječavajući kratke spojeve.
Koristite osigurače i strujnu zaštitu: Ključno je instalirati osigurače i strujne zaštitne uređaje u vaš baterijski sustav. Osigurači pomažu u zaštiti od prekomjerne struje odspajanjem strujnog kruga ako struja prijeđe sigurne granice. Odaberite osigurač s odgovarajućom strujom na temelju kapaciteta baterije i zahtjeva regulatora.
Izbjegavajte prekomjerno punjenje i prekomjerno pražnjenje: Pretjerano punjenje i prekomjerno pražnjenje dva su glavna uzroka oštećenja baterije, posebno kod litijevih baterija. Provjerite je li Sustav upravljanja baterijom (BMS) ispravno instaliran i radi, jer će nadzirati napon baterije i spriječiti prekomjerno punjenje ili prekomjerno pražnjenje, pomažući produžiti životni vijek baterije.
Redoviti nadzor baterije: Nakon instalacije, redovito provjeravajte napon, temperaturu i fizičko stanje baterije. Obratite pozornost na sve znakove oticanja, curenja ili oštećenja, osobito nakon dulje uporabe. Ako primijetite bilo kakve abnormalnosti, odmah ih riješite zamjenom ili popravkom baterije.
Držite bateriju podalje od vode i visokih temperatura: Izbjegavajte izlaganje baterije vodi, osobito u kišnim ili vlažnim okruženjima. Provjerite je li baterija dobro zaštićena od prodora vode. Osim toga, izbjegavajte izlaganje baterije visokim temperaturama jer to može dovesti do pregrijavanja, požara ili eksplozije.
Slijedeći ove sigurnosne mjere, možete osigurati da baterijski sustav vašeg električnog skutera dugo vremena radi učinkovito i sigurno.
Otklanjanje pogrešaka i testiranje
Nakon što su instalacija baterije i ožičenje dovršeni, sljedeći korak je provođenje otklanjanja pogrešaka i testiranja kako bi se osiguralo da sustav ispravno funkcionira i da su sve veze ispravne. U nastavku su navedeni koraci za otklanjanje pogrešaka i testiranje:
Provjerite napon baterije: Koristite digitalni multimetar (DMM) za mjerenje napona baterije i provjerite je li unutar odgovarajućeg raspona. Za sustav baterija od 24 V, napon bi trebao biti blizu 24 volta kada je potpuno napunjen. Ako je napon značajno niži od 24 V, baterija možda nije potpuno napunjena ili postoji problem s ožičenjem.
Provjerite spojeve kontrolera i motora: Uključite električni skuter i provjerite je li napon između baterije i kontrolera stabilan. Uvjerite se da motor radi glatko. Ako se motor ne pokrene ili proizvodi neobične zvukove, možda postoji nedovoljna snaga iz baterije, loši spojevi ožičenja ili problemi s postavkama regulatora.
Funkcionalno testiranje: testirajte različite funkcije skutera, kao što su ubrzanje, kočenje i upravljanje. Provjerite može li baterija stalno napajati skuter i rade li sve komponente (motor, upravljač, itd.) dobro zajedno. Ako skuter ima pad snage tijekom ubrzavanja ili se čini da nema dovoljno snage, provjerite kapacitet baterije, postavke kontrolera ili spojeve žica.
Provjerite priključak za punjenje: Provjerite je li punjač ispravno spojen na bateriju i počinje li se puniti. Provjerite svjetlo indikatora punjača kako biste potvrdili da nema problema s postupkom punjenja. Ako punjač ne radi, možda je problem u priključku za bateriju ili u samom punjaču.
Provjera temperature: Nakon dulje upotrebe provjerite temperaturu baterije, kontrolera i motora. Ako se bilo koja komponenta pregrijava, to može ukazivati na prekomjernu struju, problem s ožičenjem ili neadekvatno odvođenje topline. Provjerite rade li svi dijelovi unutar svojih normalnih temperaturnih raspona.
Uobičajeni problemi i rješenja
Tijekom korištenja može doći do nekih uobičajenih problema s baterijskim sustavom električnog skutera. Evo nekih od tih problema i njihovih rješenja:
Električni skuter se ne pokreće:
Uzrok: To može biti zbog nedovoljne napunjenosti baterije, problema s ožičenjem ili kvara kontrolera.
Rješenje: prvo provjerite napunjenost baterije kako biste bili sigurni da je puna. Ako je baterija u redu, provjerite jesu li spojevi između baterije i kontrolera sigurni. Na kraju, provjerite radi li kontroler ispravno.
Baterija se ne puni:
Uzrok: mogući uzroci uključuju neispravnost punjača, lošu vezu na priključku za punjenje ili probleme sa sustavom upravljanja baterijom (BMS).
Rješenje: Provjerite rade li punjač i priključak za punjenje ispravno. Ako se lampica indikatora punjača ne upali, pokušajte s drugim punjačem. Ako punjač radi, provjerite BMS kako biste bili sigurni da ne sprječava punjenje baterije.
Pregrijavanje baterije:
Uzrok: To se može dogoditi zbog prekomjernog pražnjenja, starenja baterije ili problema tijekom punjenja.
Rješenje: Provjerite je li baterija previše ispražnjena i izbjegavajte je koristiti kada je napunjenost preniska. Redovito provjeravajte ispravnost baterije i pazite da se ne pregrije tijekom punjenja. Ako baterija stari, razmislite o njenoj zamjeni.
Električnom skuteru nedostaje snage tijekom ubrzavanja:
Uzrok: Problem može biti nedovoljna napunjenost baterije, starenje baterije ili postavke kontrolera.
Rješenje: Provjerite napunjenost baterije kako biste bili sigurni da je puna. Ako je baterija u redu, provjerite postavke kontrolera kako biste bili sigurni da nema ograničenja snage ili kvara.
Problemi s prikazom baterije:
Uzrok: Možda postoji problem sa Sustavom upravljanja baterijom (BMS), što uzrokuje netočna očitanja statusa baterije.
Rješenje: Provjerite ožičenje BMS-a kako biste bili sigurni da je pravilno spojeno i da ispravno nadzire svaku ćeliju. Ako se problemi nastave, ponovno kalibrirajte BMS ili ga zamijenite.
Održavanje i njega
Redovito održavanje i njega ključni su za produljenje vijeka trajanja baterije i osiguravanje najboljeg rada električnog skutera. Evo nekoliko važnih savjeta za održavanje i njegu:
Redovito provjeravajte napon i ispravnost baterije: Koristite digitalni multimetar da redovito provjeravate napon baterije i provjerite je li u dobrom stanju. Izbjegavajte dopustiti da se baterija potpuno isprazni prije ponovnog punjenja jer litijeve baterije najbolje rade kada su napunjene između 20%-80%. Spriječite duboko pražnjenje kako biste produžili životni vijek baterije.
Očistite priključke baterije: Povremeno očistite priključke baterije kako biste bili sigurni da nema nakupljanja prašine ili korozije. Prašina ili korozija mogu dovesti do lošeg kontakta, utječući na performanse punjenja i pražnjenja baterije.
Održavajte bateriju suhom: Izbjegavajte izlaganje baterije vodi ili vlazi, osobito tijekom korištenja u vlažnim uvjetima. Provjerite je li odjeljak za baterije vodootporan i sprječava li ulazak vode.
Redovito provjeravajte sustav upravljanja baterijom (BMS): BMS je srž baterijskog sustava. Redovito provjeravajte njegov status kako biste bili sigurni da ispravno radi i nadzirite zdravlje baterije. Ako BMS ne radi, odmah ga popravite ili zamijenite.
Ispravno skladištenje baterije: Ako planirate pohraniti skuter na dulje vrijeme, držite bateriju na suhom i hladnom mjestu. Idealno bi bilo da temperatura skladištenja bude između 5 i 20 stupnjeva, izbjegavajući okruženja s visokom ili niskom temperaturom koja bi mogla pogoršati učinkovitost baterije.
Izbjegavajte dugotrajno korištenje na visokim temperaturama: korištenje skutera u okruženjima s visokim temperaturama može ubrzati starenje baterije. Pokušajte izbjegavati dugu vožnju skutera po vrućem vremenu, osobito tijekom ljeta, kako biste spriječili pregrijavanje i oštećenje baterije.
Slijedeći ove redovite prakse održavanja i njege, možete produžiti vijek trajanja svoje baterije i osigurati da vaš električni skuter ostane u vrhunskom stanju, sprječavajući nepotrebne kvarove i pogoršanje performansi.
Zaključak
Ožičenje i održavanje sustava baterija od 24 V za vaš električni skuter može se činiti kao zastrašujući zadatak, ali uz pravo znanje i pažljivu pozornost na detalje, to može biti jednostavan proces. Od razumijevanja principa ožičenja do osiguravanja pravilne instalacije i rigoroznog testiranja, svaki korak igra ključnu ulogu u osiguravanju glatkog i učinkovitog rada vašeg skutera. Upamtite da je pravilno održavanje baterije jednako važno kao i instalacija; redovite provjere, pravilno skladištenje i pravovremeno rješavanje problema mogu produžiti životni vijek vaše baterije i održati vaš električni skuter u vrhunskoj formi.
Bez obzira jeste li iskusni entuzijast ili ste novi u svijetu električnih skutera, slijedeći ove smjernice pomoći ćete postići pouzdanu, dugotrajnu bateriju.
Pronađite dobavljače baterija visoke kvalitete

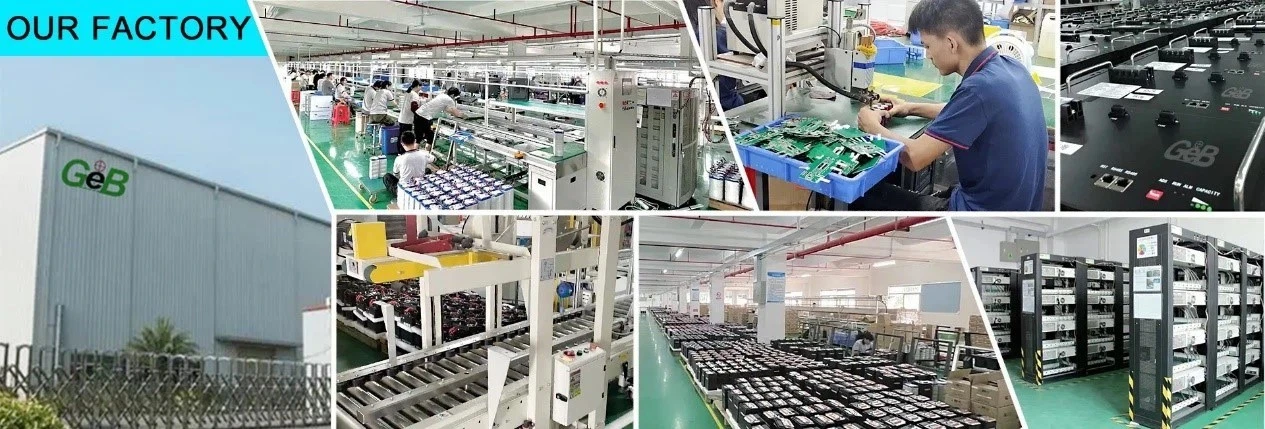

U GEB-u smo na čelu industrije litijevih baterija od 2009. i ponosni smo što smo prepoznati kao lideri u pružanju baterija visokih performansi zabaterija za električni skuter, baterija za e-bicikle, baterija za motocikle i još mnogo toga.
